轮扣式脚手架施工工艺介绍

发布者:admin    发布时间:2022-05-12

     轮扣式脚手架是由带有轮盘的钢管立杆、带有插头的钢管横杆以及可调顶托等部分组成的支撑体系。搭设流程基本同扣件式脚手架,区别在于立杆和横杆都是固定式的,立杆和横杆的连接也少了活动扣件固定这一环节。


  工艺流程


  01、搭设材料进场


  根据工程的结构形式及层高要求定制或租赁相应长度(型号)的立杆和横杆,在选用时要考虑两个因素:适用性和周转利用。

盘扣出租

盘扣出租

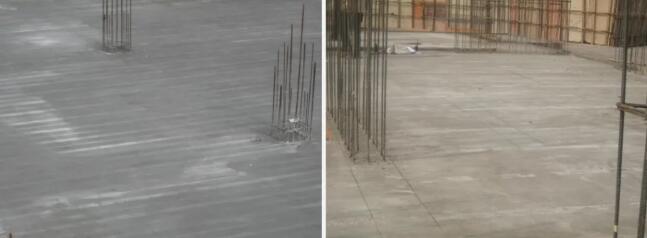

  02、定位放线


  楼层混凝土浇筑完毕强度达到1.2Mpa以上后,如立杆搭设在地基上经地基处理达到一定强度后,根据施工图轴线尺寸引测控制线,建立控制网,引测标高控制线,根据已经测好的控制线确定梁柱的位置,并标出立杆搭设位置。

盘扣出租

盘扣出租

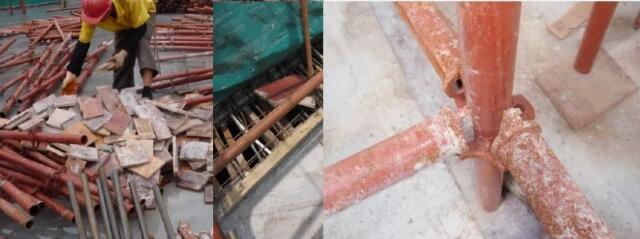

  03、铺设垫木或安放底座


  为了扩大立杆底部承载面的受力面积,保证立杆承载面均匀受力,要在立杆底部铺放垫木和安放底座。

盘扣出租

盘扣出租

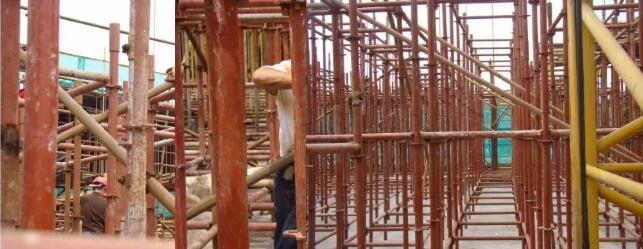

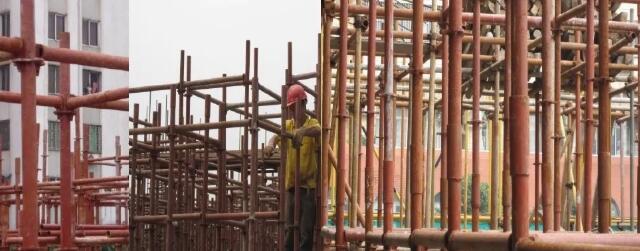

  04、搭设立杆、横杆


  轮扣式脚手架的构件较短,一般立杆和横杆的搭设一人就可以操作完成。


  搭设时先把立杆放在事先放置好的垫木上,再把横杆的插头插入立杆的轮盘中,立杆的接长是直接插入立杆端部焊接好的套管内,保证了上下立杆的对接,应力的有效传递。

盘扣出租

盘扣出租


  05、设置剪刀撑


  立杆和横杆按要求搭设完毕后,在架体四边与中间每隔四排支架,立杆应设置一道纵向剪刀撑,由底至顶连续设置;高于4m的模板支架,其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑;四角抱角斜撑,外立面剪刀撑按常规做法。

盘扣出租

盘扣出租

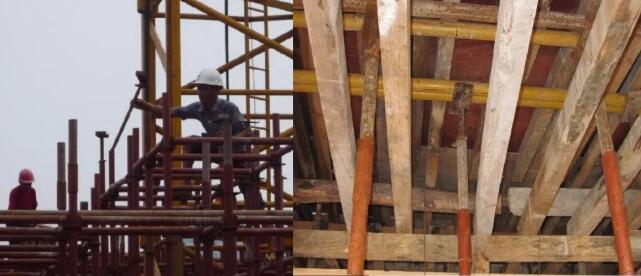

  06、连接、加固板地架体


  支模架搭设完毕形成稳定的受力体后,将搭设板底架体,板底架体与立杆的连接采用可调顶托的形式。

盘扣出租

盘扣出租

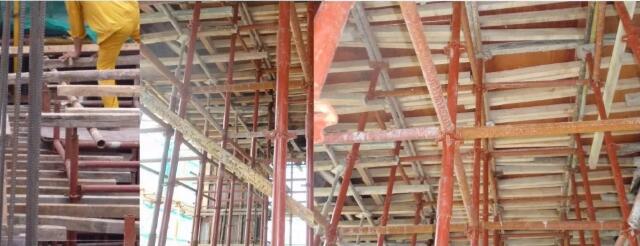

  07、铺设顶板竹胶合板


  当板底下的次龙骨(木楞)及主龙骨(双钢管)按标高控制线(标高可通过可调顶托调整)安装完毕之后,就可以安装顶板的竹胶合板。在安裝顶板模板时,用钉子将其与板底木楞固定,并确保模板安装牢固、平整、拼缝严密。

盘扣出租

盘扣出租


  08、检查验收


  需注意:


  1、支模架是否严格按方案执行、构造措施是否合理;立杆与横杆的连接是否牢固。


  2、模板铺设完毕后需校正平整度与楼板标高。


  09、浇筑顶板混凝土


  模板安装及钢筋绑扎完毕经验收合格后,在顶板混凝土浇筑时需派专人守模,发现隐患及时消除。


  10、支模架拆除需注意:


  1、支模架的拆除顺序一般是后支的先拆;先拆除非承重部分,后拆除承重部分。


  2、梁板支模架拆除时混凝土强度达到的要求参照相关规定。


  3、模板支架拆除前应对拆除人员进行技术交底,并做好书面手续。


  4、拆除作业必须由上而下逐步进行,严禁上下同时作业,分段拆除的高度差不应大于两步。


  5、多层建筑的模板支架拆除时,应保留拆除层上方不少于两层的模板支架。


  6、轮扣式脚手架拆除时要注意横杆、立杆和剪刀撑等构件的拆除顺序,严禁将构件抛掷至地面,要传至地面码放整齐。


  7、对拆除下来的构件要及时检査、整修、保养,剔除不合格的构件。
